一、無土栽培的基本設施

任何一種形式的無土栽培，都必須在溫室、塑料大棚等環境保護設施條件下進行，而且需要建造無土栽培裝置（系統）。無土栽培的基本設施或裝置一般由栽培床、貯液池、供液系統和控制系統四部分組成。

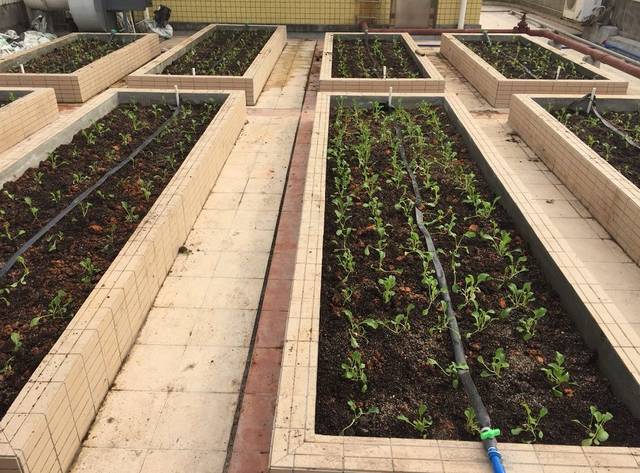

1.栽培床

栽培床是代替土地和土壤種植作物，具有固定根群和支撐植株的作用，同時要保證營養液和水分的供應，并為作物根系的生長創造優越的根際環境。栽培床可用適當?shù)牟牧先缢芰系燃庸こ啥ㄐ筒?，或者用塑料薄膜包裝適宜的固體基質材料或用水泥磚砌成永久性結構和磚壘砌而成的臨時性結構。栽培床形式很多，一般分育苗床和栽培床兩類，具體規格大小等內容在栽培技術及無土育苗技術章節中介紹。在選用栽培床時應以結構簡便實用、造價低廉、灌排液及管理方便等為原則。

2.貯液池（槽）

貯液池是貯存和供應營養液的容器，是作為增大營養液的緩沖能力，為根系創造一個較穩定的生存環境而設的。其功能主要有：①增大每株占有營養液量而又不致使種植槽的深度建得太深，使?fàn)I養液的濃度、pH值、溶存氧、溫度等較長期地保持穩定。③便于調節營養液的狀況，例如調節液溫等。如無貯液池而直接在種植槽內增減溫度，勢必要在種植槽內安裝復雜的管道，既增加了費用也造成了管理不便。又如調pH，如無貯液池，勢必將酸堿母液直接加入槽內，容易造成局部過濃的危險。

儲液池

根據營養液的供液方式不同，設置營養液貯液池（槽）。采取循環式供液方式時，在供液系統的最低點，建地下、半地下貯液池。簡易的貯液池為在地下挖一個土坑，然后鋪不漏液的聚乙烯塑料薄膜（兩層），但在使用過程中，塑料薄膜易損壞而造成營養液流失。一般應修建永久性營養液池。施工時最好是在水泥槽抹水泥砂漿時，加入防水粉，施工時砂漿灰號大一點，每抹一層時注意壓實，增加密度，或者用油氈瀝青做一個防水層后再砌一層紅磚抹水泥砂漿。貯液池要求不滲漏，也不能影響營養液的成分。貯液池較大時，可在建造時池底、池壁四周加上細鋼筋，以防止池底和壁四周裂縫。一般池口高出地平面10cm左右，以防配液和清洗貯液池時鞋底粘帶的灰塵等雜物誤入池入，污染營養液。如果發現營養液池漏水時，還可用塑料薄膜襯里防止?jié)B漏。采用開放式供液系統時，可在地面1.5～3.0m高度處設置貯液槽或桶。

貯液池（槽）的容積，根據栽栽培形式、栽培作物的種類和面積來確定。DFT水培時，按大株型的番茄、黃瓜等每株需15～20 L營養液，小株型的葉菜類每株3 L左右的營養液來推算出全溫室（大棚）的總需液量后，再按總營養液量的1／2存于貯液池計算出貯液池的最低容積限量。NFT水培時，按大株作物如番茄、黃瓜等以每株需5 L營養液，小株作物每株需1 L營養液來推算出貯液池（槽）的最低容積限量(推算方法同DFT水培)。容量以足夠供應整個種植面積循環供液之需為度。一般每畝栽培面積需要20～25 m3左右的貯液池即可。1棟溫室一個貯液池。當然增加貯液量有利于營養液的穩定，但建設投資也增加。

我國南方將貯液池設在棚室外，也可多棟大棚共用一個貯液池。營養液池內設水位標記，便于管理營養液池的水位。營養液貯液池的形狀多為長方形底部?jī)A斜式，比較適用。回水管的位置要高于營養液面，利用落差將營養液注入池中濺起水泡給營養液加氧。營養液池內安裝不銹鋼螺旋管，應用暖氣給營養液加溫，或用電熱管給營養液加溫，用控溫器控制營養液液溫。實踐證明，冬春對營養液加溫可提高產量5％以上，但營養液溫度超過35 ℃時，對作物的根系和植株生長不利，可利用螺旋管循環地下水降溫。

營養液貯液池（槽）必須加蓋，防止污物泥土掉入池內，同時避免陽光對營養液的直射，以防止藻類滋生，因?yàn)樗粌H會污染營養液和堵塞管道，而且又會傳播病害。

3.供液系統

供液系統是將貯液池（槽）中的營養液輸送到栽培床，以供作物需要。無土栽培的營養液供應方式，一般有循環式供液系統和滴灌系統(兩種，主要由水泵、管道、過濾器、壓力表、閥門組成。管道分為供液主管、支管、毛管及出水龍頭與滴頭管或微噴頭。不同的栽培形式在供液系統設計和安裝上有差異。

（1）水泵。在無土栽培中，由供液水泵提供動力，一般可選用潛水泵、自吸泵。營養液是微酸的鹽溶液，所以水泵最好選用抗腐蝕性強的型號，最好是塑料泵。其功率大小根據所需水頭壓力、出水口的多少以及連接管道的多少而定，或以溫室面積來推定。一般在1000～2000 m2的溫室中，可選用1臺?25～50mm、功率為1.5kW的自吸泵；如果400 m2的溫室或大棚，選用1臺功率為550W的水泵即可。水泵功率太大會使貯液池中的營養液很快抽干，如營養液回流不及時會從栽培槽而外溢；如果功率太小，則供液時間會長。長期進行無土栽培時，要經常檢查水泵是否堵塞，以及被腐蝕程度，必要時應及時更換，否則會影響水泵功效。

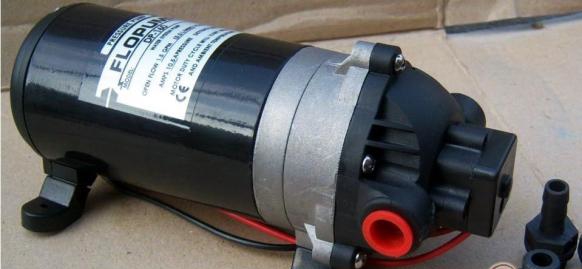

水泵

（2）管道及管件。無土栽培供液用的管道是塑料管道，管徑大小不一，材質主要有PVC和PE兩種。PVC管硬，耐壓，需由塑料膠粘接；PE管較軟，較耐壓，一般通過外鎖式PE管件相連。主管、支管一般選用?25～?40的PVC或PE管。一般選用毛管的直徑通常為12～16mm，用有彈性的塑料制成，與滴

頭管相連。滴頭管是直接向植株滴液的最末一級管，用有彈性的硬塑料制成。其嵌入毛管的方法是先在毛管上鉆一孔徑略小于滴頭管外徑的小孔，然后將滴頭管迫緊嵌入孔中，要做到不易松脫和漏水。最常用的滴頭流量為2～4 L/h。滴頭管它有兩種類型，一種是發絲管，管內徑很細，標準規格是0.5～0.875 mm，水通過它時就會以液滴狀滴出，其流量受管的長度影響，長度越長，流量越小。其缺點是管徑細，容易堵塞而又較難疏通。另一種是水阻管，孔徑較大（約4mm），一端緊密套住孔徑很小（0.5～1.0 mm）的滴頭，這種滴頭管容易排除堵塞。滴灌管一般選用壓力補償式較多，規格為?10、流量2L/h，并依作物株距而選擇相應孔距大小的滴灌管。滴灌帶的規格為?4～5cm的黑色塑料帶狀軟管，工作壓力為0.1～0.3kg／cm，每米出水量為25～45kg/cm2時，滴灌孔按株距用大頭針打孔，孔徑為0.5mm。另外，無土栽培用的管件有三通、彎頭、閥門等，材質同樣有PVC和PE兩種。生產上根據栽培面積、栽培方式、供液形式靈活選用管道及管件。

（3）過濾器。無土栽培用過濾器主要有篩網過濾器和疊片式過濾器兩種類型。根據供液管道首部與之相連的管徑大小，選用不同規格大小的過濾器，一般選用規格在1"～1.5"之間。相對而言，疊片式過濾器較篩網過濾器過濾效果好，使用壽命長。

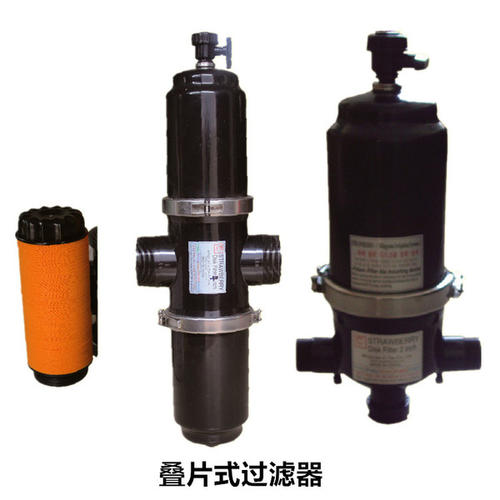

過濾器

（4）選用滴灌系統的要求與使用上的注意事項。選用滴灌系統要滿足以下幾點要求：①滴灌系統要可靠，尤其是自動調控營養液的濃度和酸堿度的裝置必須是質量好、準確可靠的。如自動調控的設備選購不到質量保證的產品，則應采用人工調控；②供液要及時，這一方面是指滴灌系統設備能經常保持完好狀態的質量保證及設備保養的嚴格要求，另一方面是指液源的貯備能維持多長的使用時間，例如，在不設大容量的營養液池的情況下，自來水的來源必須是保證不間斷的；③滴頭流量要均勻，如不均勻會造成作物生長不齊，甚至?xí)a(chǎn)生危害，滴頭流量的均勻系數應達0.95以上；④滴頭要求抗堵塞性強，安裝拆卸方便，容易清洗；⑤過濾裝置效果要好，應不易出現阻滯液流的狀況，清洗要方便。

滴灌系統使用時要注意以下事項：①要使用較高純度的肥料，避免使用有不溶性雜質的原料配成的營養液；②營養液池和罐要經常清除雜質和沉淀物；③要定期檢查滴灌系統運行情況，避免摘頭堵塞和流量不均，及時清理過濾器，以利水流暢通。

滴灌系統

一般每隔3～5d用清水徹底沖洗一次滴灌系統。如果是帶水阻管的小段滴頭堵塞可用針通；如是發絲管類滴頭堵塞，要拔下來用酸清洗，嚴重堵塞則棄之不用；④如用人工開閉閥供液的，在未供完液前，看守人不能離開崗位，以免過量供量。

4.控制系統

控制系統是通過一定的調控裝置，對營養液質量和供液進行

監測與調控。先進的控制裝置采用智能控制系統，實現對營養液質量、環境因素、供液等進行自動全方位監控。或不采用智能控制的自動控制系統如NFT水培的自動控制裝置包括電導率自控裝置、pH自控裝置、液溫控制裝置、供液定時器控制裝置等(見圖6－9)，同樣可以實現對營養液質量和供液的有效監控。用來控制營養液的供應時間和間歇時間。無土栽培必需的監控設備有電導率儀和酸度計，NFT水培時還需供液定時器與水泵相連，從而實現根據植物不同生長發育階段對營養的需求，人工利用這些設備來監控營養液質量變化，適時調整和補充，并定時向作物供給營養液，做到營養液補充和供液及時，調整到位，并減少人力，節省電力和減少泵的磨損。在購買監控設備時，一定要注意查看型號、電流限量、電壓大小、檢測范圍等，做到與栽培需要相適應。

二、無土栽培設施建造總體要求

1.種植槽規格符合設計要求，坡降大小保證營養液在槽內正常流動。

2.貯液池容積大小能夠滿足栽培區營養液供應。

3.水泵、管道及管件選用要符合設計安裝要求。

4.控制系統安裝合理，控制有效。
