栽培架結構

栽培架一般規格為單體寬約1500 mm，高2500 mm，由5層種植層組成，每層高度約600 mm。栽培架的橫梁和立柱均采用了多孔組合桿，立柱固定在圓形獨立鋼筋混凝土基礎上，橫梁通過組合連接件與立柱相連，形成栽培架的整體承力體系。每層種植層用沿栽培架的長度方向布置的圓管支撐。種植層為凹形盤，盤底用塑料薄膜做防水，盤內放置營養液和種植盤，營養液從沿栽培架長度方向的一端供給，另一端排出。

立體種植架結構

栽培架的最上層種植層作物生長采用自然光照，其他層種植層均采用LED人工光照補光。栽培架上各種植層上種植盤采用發泡聚苯乙烯穴盤，在其上的作物定植和收獲均采用人工作業方式。

營養液供排系統

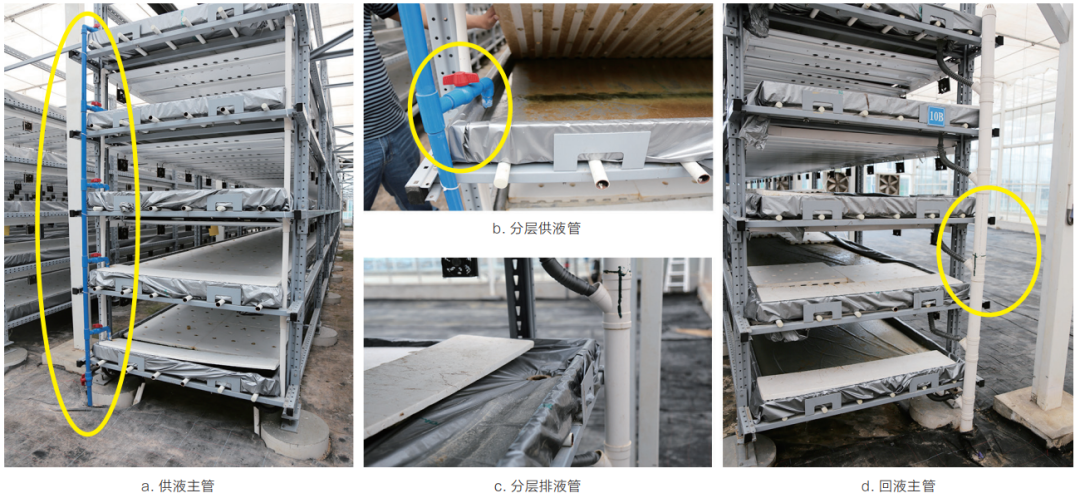

栽培架的營養液供排系統采用栽培架一端供液，另一端排液的設計方案。每個栽培架的供液主管從地下總供液管上引出，到達每個種植層后分出支管，支管上供液控制采用閥門手動控制，從支管水嘴流出的營養液直接進入栽培托盤內。

栽培托盤從營養液進入側向排出側不找坡，但在營養液的排出口有坡降。進入栽培托盤的營養液從栽培架的進液端流向回液端，在流動的過程中向種植在定植盤內的作物輸送養分。

每個種植層的營養液通過各層的排液管將經過作物吸收的營養殘液集中回收到回液主管中，再統一回流到營養液處理池，通過消毒后與新的營養液按一定比例混合后作為新的營養液重新回流到作物種植盤內，實現營養液的循環使用。營養液在種植托盤內的滯留時間視種植作物的生長階段、種植季節等因素確定。為節約運行成本，營養液的循環可以是斷續的，即在一定時間段內營養液循環一次。

補光與通風系統

設計采用了植物工廠中使用的LED補光燈，沿栽培托盤的底面整體布置，形成每層作物獨立的補光系統。LED的光配方也基本按照植物工廠中作物生長的光照條件進行配置。

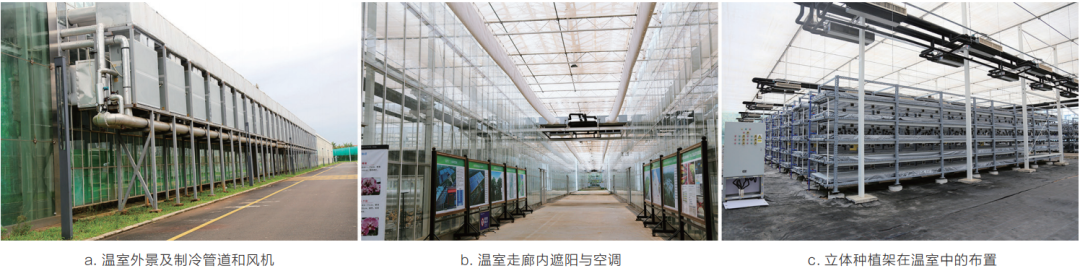

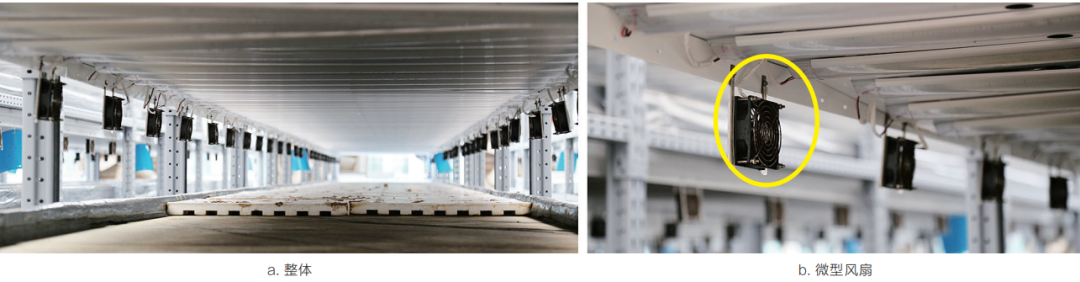

溫室生產所在地由于地處熱區的話，雖然有統一的中央空調進行溫室整體降溫，但由于每個栽培層空間受高度所限，再加上補光燈的發熱，使栽培層內的熱量難以排出，由此可能會造成作物冠層內的高溫以及CO2供應不足。為此，設計在每個栽培層的兩側安裝了微型風扇，兩側風扇對吹，形成栽培層內一定的風速，從而將層間熱量排出并引進栽培架外的冷涼和新鮮空氣，為作物生長創造良好的生長環境。

種植床與種植盤

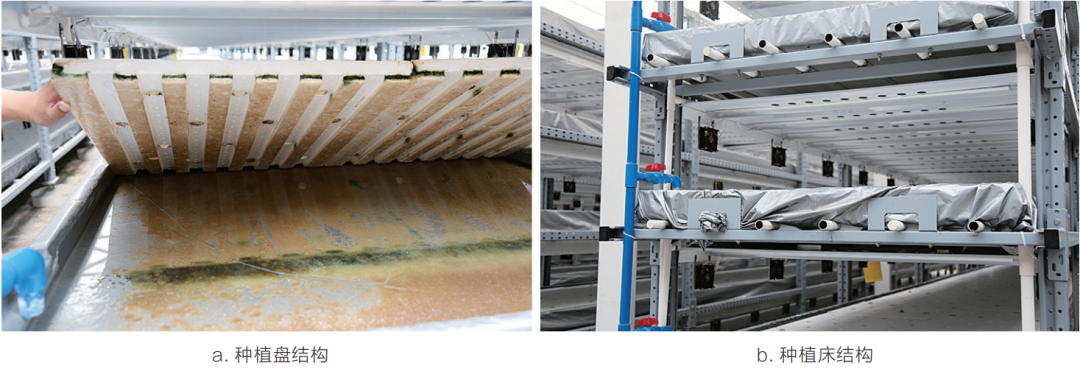

作物的種植盤采用發泡聚苯乙烯材料制作，種植盤上按照作物定植的株行距開設種植孔，種植作物的根系通過種植孔深入到托盤的營養液中。為了避免作物根系受壓，在種植盤的下表面設計了支撐肋，當托盤內的營養液液位較高時，在浮力的作用下可將種植盤漂浮在營養液液面上，使作物的根系在營養液中處于完全的自由漂浮狀態，當托盤內的營養液液位下降后，種植盤底部的支撐肋將直接支撐在托盤底板上，將作物根系緩存在托盤底部相鄰兩支撐肋之間的空間內，從而有效避免了作物根系受壓。

栽培架優點

1.提高溫室地面利用率

栽培架一般有5層栽培床面，栽培床面面積與地面面積的比值可達到3.0左右。傳統的平面栽培固定栽培床的地面利用率約在60%，而采用活動苗床時可以達到75%左右，采用完全自動化移動苗床栽培時，溫室的地面利用率可以達到90%以上。由此可見，采用空間立體栽培架后，與傳統的平面栽培相比，溫室的地面利用率提高了3~5倍。

2.提高溫室空間的能量利用率

采用立體栽培架進行作物生產可充分利用溫室在垂直方向的溫濕度環境，從而有效開發利用了即有資源，作物單位生產面積的能源消耗將會大大減少。

3.科技展示效果明顯

立體栽培采用LED補光，不僅向人們展示了現代溫室的種植技術，而且還展示了植物工廠的科技水平。

存在問題

1.運行補光能耗高

2.設備投資高

3.作業管理不方便
